LED電子顯示屏全體組裝起來不容易，就如同配置一款組裝的電腦一樣，甚至LED電子顯示屏組裝起來更復雜，更多要去注意的步驟。它是由很多塊模組連接起來的，而模組就是由許多的燈珠組裝的，這其中的步驟是一環接著一環，環環都要小心，否則LED電子顯示屏效果就會產生影響。

下面主要介紹四種LED電子顯示屏連接形式：

　　第一、整體串聯形式：一般簡單的串聯連結方式中的LED1-n、首尾相連，LED顯示屏工作時流過的電流相等。另一種就是帶旁路的串聯連結方式為1.1的改進方式。

　　第二、整體并聯形式：一種是簡單的并聯形式，另一種是獨立匹配的并聯形式。簡單并聯方式中的LED1-n首尾并聯，工作時每個LED上承受的電壓相等。這種可靠性不高，不過也爭對這問題采取了獨立匹配的并聯形式，具有驅動效果好、單個LED顯示屏保護完整，故障時不影響其它的工作、可以匹配具有較大差異等特點。

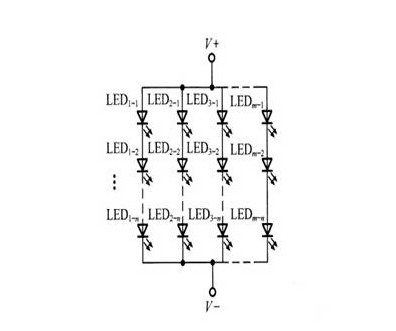

　　第三、混聯形式：由上訴說的并聯和串聯各自提出的優點綜合.也包括2種。一種是先串后并的混聯方式，另一種是先并后串的混聯方式。

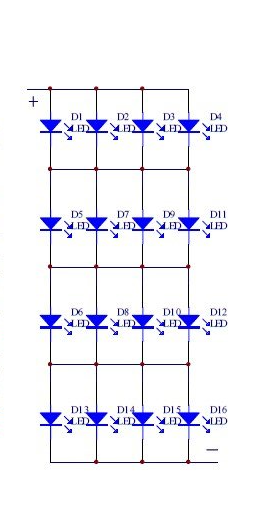

　　第四、交叉陣列形式：交叉陣列形主要是為了提高LED顯示屏工作的可靠性，降低故障率提出來的。

　　LED顯示屏連接方式多種多樣，每個步驟不容許有連接錯誤，因此這對于工程技術人員是必須要去了解的，以上四種連接形式各有個的優劣勢，具體問題具體分析，最終找到自己適合連接LED顯示屏形式。許多工程技術人往往忽略這點，導致LED顯示屏出現各種各樣的問題，最終讓客戶對公司失去了信心。
